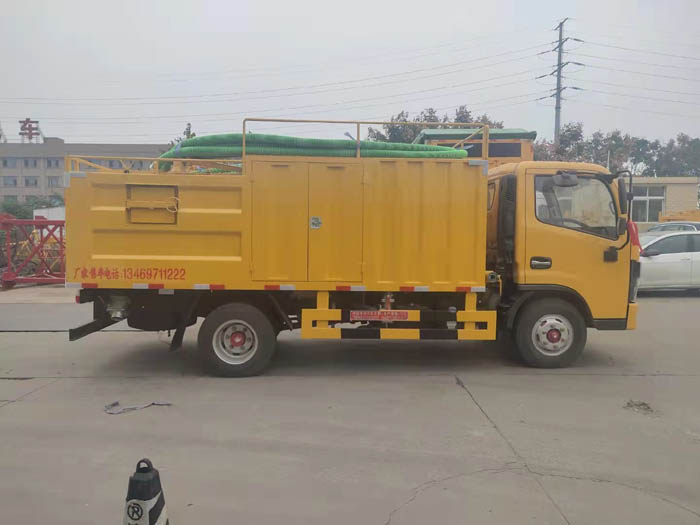

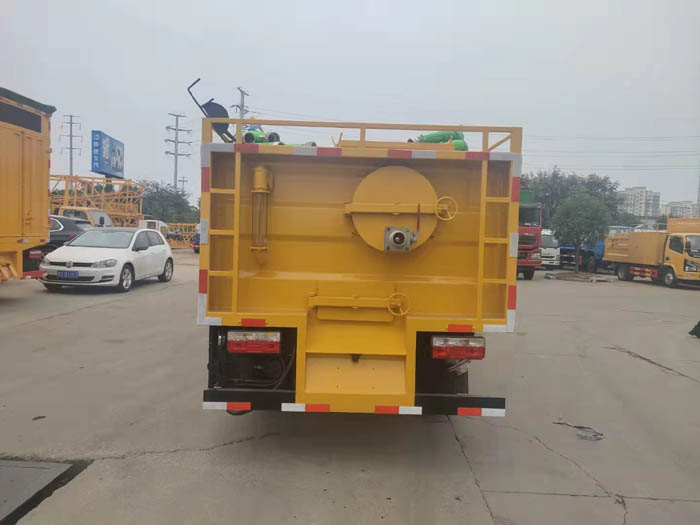

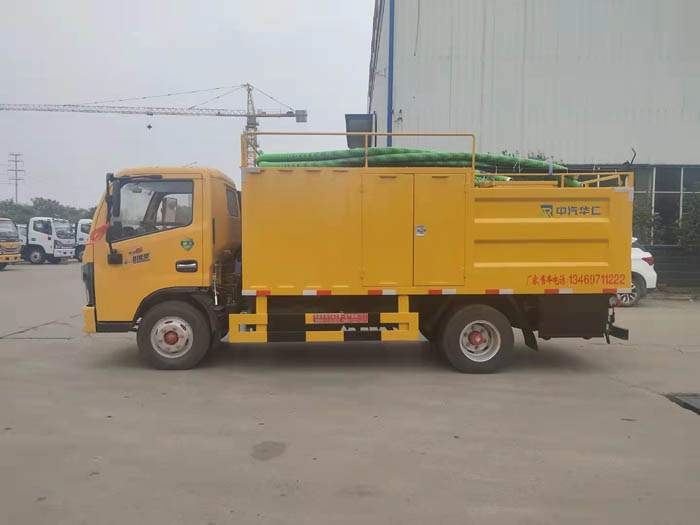

污水處理車產品介紹

◆ 產品型號：SDS5070TWCE6

◆ 底盤型號：     東風多利卡EQ1075SJ3CDF（國六排放）

◆ 處理速度：60-80m3/h

◆ 污水箱容積：3 m3

◆ 垂直自吸高度：9m

◆ 排污泵抽速度：120m3/h

◆ 高壓泵壓力：20/21/30MPa

◆ 高壓泵流速：122/135L/min

◆ 外形尺寸：5996×1900,1990×2200,2560(mm)

總質量

7360

罐體容積(m3)

額定質量

1030

外形尺寸

5996X1900X2200,2560

整備質量

6200

貨廂尺寸

XX

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2

鞍座**載質量

接近角/離去角(°)

27.7/14

前懸/后懸

1055/1633

軸荷

2640/4720

**車速(km/h)

110

備注：

備注：隨底盤選裝駕駛室;僅選用3308軸距,側防護采用冷彎型鋼/Q235-B,螺栓連接,后防護采

用Q235-B,焊接連接,后防護截面高度尺寸120mm, 截面寬度尺寸60mm,下邊緣離地高度

400mm。ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司

。污水處理車工作原理:通過排污泵將污水抽入污水分離器,在污水分離器中將水與雜質分離,**終將不含

雜質的水排出,安裝的主要部件為真空泵和排污泵。

【底盤技術參數】

底盤型號

EQ1075SJ3CDF

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距

3308

輪胎規格

7.00R16

鋼板彈簧片數

6/6+5

前輪距

1525,1519

燃料種類

柴油

后輪距

1498,1516

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

YCY24140-60

廣西玉柴機器股份有限公司

2360

103

污水處理車配置

底盤配置：原廠東風多利卡3308軸距國六玉柴140馬力，發動機YC4Y24-60，輪胎7.00R16鋼絲胎，雙層直通大梁，動力轉向，離合助力，斷氣剎，電動門窗，中控鎖，原廠空調，ABS，萬里揚6檔變速箱

上裝配置：清水箱：3立方/分離箱：3立方.  11KW水環真空泵，11Kw排污泵,滾筒式污水分離廂（滾筒不銹鋼材質），配4根100mm吸污管（每根6米），帶液滿報**裝置，選裝品浮30兆帕/雙耀21兆帕高壓泵，60米高壓管，10個高壓噴頭。

污水處理車工作原理

設備操作簡介該車通過水環真空泵將化糞池的污物自吸入分離箱中，通過分離箱中的滾筒，過污物進行分離，固態污物分離出來后甩干，液態污水通過排污泵直接排走。待滾筒中裝滿后，打開分離箱后門清理即可。
